| Markenbezeichnung: | Beishun |
| Modellnummer: | X N-110 |
| MOQ: | 1 Satz |
| Preis: | USD 10000-90000 Set |
| Zahlungsbedingungen: | TT, L/C |

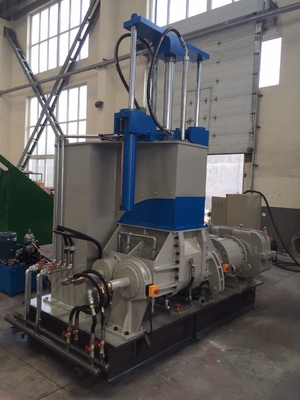

SPS-Steuerung X(S)N-110 Gummidispersionsknetmaschine
| Modell | X(S)N-35x 30 | X(S)N-55x 30 | X(S)N-75x30 | X(S)N-110 x30 | X(S)M-150 x30 | |
| Gesamtvolumen der Mischkammer | L | 75 | 125 | 180 | 250 | 325 |
| Arbeitsvolumen der Mischkammer |
L
|
35 | 55 | 75 | 110 | 150 |
| Motorleistung antreiben | KW | 55 | 75 | 110 | 185 | 220 |
| Kippmotorleistung | KW | 1.1 | 1.1 | 2.2 | 4 | 5.5 |
| Neigungswinkel | 140 | 140 | 140 | 140 | 140 | |
| Drehzahl des (vorderen / hinteren) Rotors | U/Min | 30./24.5 | 30./24.5 | 30./24.5 | 30./24.5 | 30./24.5 |
| Druck der Druckluft | MPa | 0,5 ~ 0,8 | 0,6 ~ 0,8 | 0,6 ~ 0,8 | 0,6 ~ 0,8 | 0,6 ~ 0,8 |
| Verbrauch von Druckluft |
m3/Min
|
≥0,9 | ≥1,0 | ≥1,0 | ≥1,5 | ≥2,0 |
| Druck des Kühlwassers | MPa | 0,3 ~ 0,4 | 0,3 ~ 0,4 | 0,3 ~ 0,4 | 0,3 ~ 0,4 | 0,3 ~ 0,4 |
| Druck des Heizdampfes | MPa | 0,5 ~ 0,8 | 0,5 ~ 0,8 | 0,5 ~ 0,8 | 0,5 ~ 0,8 | 0,5 ~ 0,8 |
| Gesamtabmessungen | Mm | 3800 x 2100 x 3000 | 4400 x 2200 x 3100 | 4500 x 2500 x 3200 | 4800 x 3000 x 3700 | 5000 x 3300 x 3900 |
| Gewicht | Kg | 6500 | 7800 | 10500 | 14500 | 19500 |
Haupteigenschaften
1. Das pneumatische Steuersystem wird durch eine SPS-Anweisung gesteuert.Ein bidirektionaler Luftzylinder bewegt den Stößel nach oben oder unten, falls in der Mischkammer eine Überlastung auftritt, kann der obere Stößel automatisch oder bei Bedarf manuell angehoben werden, um den Motor vor Überlastung zu schützen
2.Kippmechanismus besteht aus einem Bremsmotor, einem Zykloidengetriebe, einer Schnecke vom Typ TP und einem Schneckengetriebe usw.Es ist in der Lage, die Mischkammer um 140° um den vorderen Rotor zu kippen
3.Rotorwelle Flügelkörperoberseite und Flügelecke sind oben mit verschleißfester Legierung verschweißt.Die Oberfläche der Rotorwelle, die Innenwand der Mischkammer, die Oberfläche des oberen Stößels und andere mit dem Material verbundene Oberflächen sind gehärtet oder poliert und mit Hartchrom beschichtet oder mit verschleißfestem Legierungsschweißen verschweißt, sodass sie verschleißfest und korrosionsbeständig sind
4. Rotorwelle ist ein Rotorflügelkörper mit integraler Struktur, der auf eine gebohrte Welle geschweißt ist, wodurch die Festigkeit und Steifigkeit des Rotors verbessert wird.Rotorinnenflügel Vody Hohlraum kann durch das Kühlwasser oder Heizdampf gestellt werden
5..Mischkammer ist eine mantelartige Hohlstruktur.Der obere Stößel ist hohl, um die Kühl- oder Heizfläche und den Temperaturregelungseffekt zu vergrößern
6. Das Hauptantriebssystem besteht aus einem Hauptmotor, einem Untersetzungsgetriebe, einem Verbindungsgetriebe mit ungerader Geschwindigkeit und einer Drehung der Rotoren von Angesicht zu Angesicht
|
