| Markenbezeichnung: | BeiShun |
| Modellnummer: | XPK-500*500 mm |
| MOQ: | 1 Satz |
| Preis: | 20000-30000USD |
| Verpackungsdetails: | Holzkiste/Container |

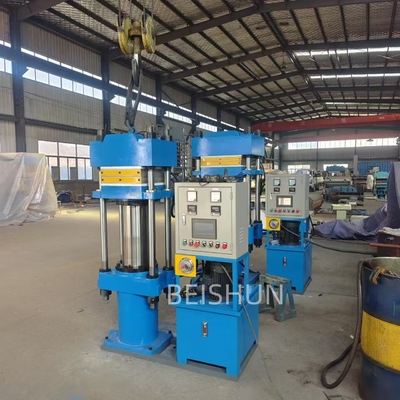

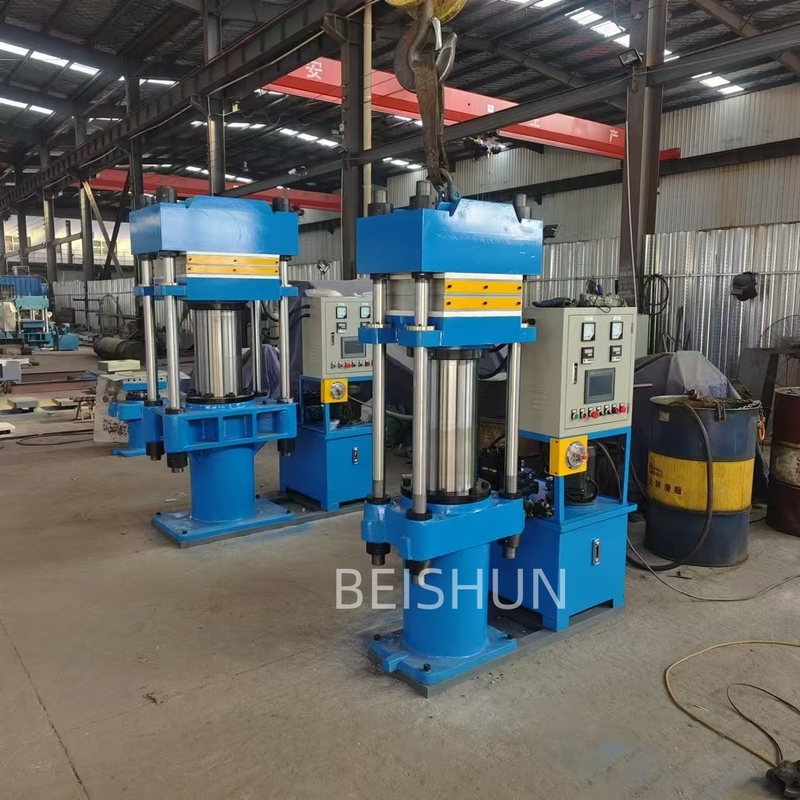

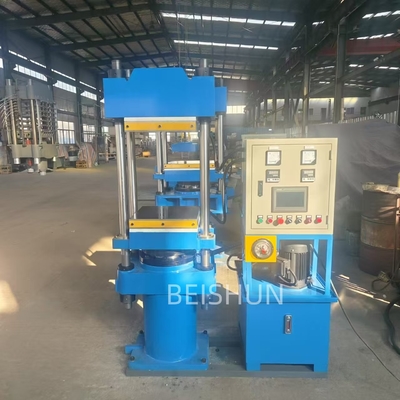

PLC-Steuerungsmaschine zur Vulkanierung von Gummiverschlüssen, Gummiversiegelungsring, Warmvulkanierungspresse
Grundkonstruktion des Flachgurtvulkanisators:
1Der Flachgurtvulkanizer besteht hauptsächlich aus oberen und unteren Heißplatten (mit einer mittleren Heißplatte bei einer Doppelschichtstruktur), oberen und unteren Balken, einer beweglichen Plattform, einem Kolben,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
2Normalerweise sind der Hydraulikzylinder und der Unterstrahl aus einem Stück zusammengesetzt.
3Die Rahmenplatte (oder -säule), die oberen und unteren Balken bilden ein geschlossenes Kraftsystem.
4Die obere Heizplatte wird an den oberen Balken geschraubt und die untere Heizplatte auf die bewegliche Plattform jedes hydraulischen Zylinderkolbers gelegt.
5Das Arbeitsmedium des hydraulischen Zylinders ist Drucköl oder Druckwasser, und Drucköl wird derzeit allgemein verwendet.
Die Druckformpresse ist eine mit einer erhitzten Platte ausgestattete Presse mit einfacher Struktur, hohem Druck und großer Anpassungsfähigkeit.Es wird hauptsächlich für die Vulkanisierung von kleinen und mittleren Formenprodukten verwendet2. Einreihung
Aufgrund des breiten Anwendungsbereichs der Druckformpresse gibt es viele Arten davon, die im allgemeinen aus folgenden verschiedenen Perspektiven betrachtet werden können:
Spezifikationen für Flachplattenvulkanizer:
Sie kann durch die "Länge x Breite" der Heizplatte oder durch ihre Nennmenge oder eine Kombination aus Millimeter und Tonnen ausgedrückt werden.
Zum Beispiel: 350x350 mm
Es handelt sich um einen Flachplattenvulkanizer mit einer Heizplattenfläche von 350 mm Länge und 350 mm Breite.
Zum Beispiel: 25/350x350 Flachplattenvulkanizer
25 bedeutet, dass seine Nennlast 25 Tonnen beträgt, und 350x350 bedeutet die Spezifikationen der Heizplatte.Technische
Parameter:
Dazu gehören Deckelbrett, Sockel, Hydraulikzylinder, Kolben, bewegliche Plattformen, Oberbrücke, Ober- und Unterheizplatten usw.
| Typ | XLB-DQ1200 × 1200 × 2 | XLB-DQ1300 × 2000 × 1 | XLB-Q1200 × 2500 × 1 | XLB-Q1500 × 2000 × 1 | XLB-Q2000 × 3000 × 1 | XLB-Q1400 × 5700 × 1 |
| Gesamtdruck (MN) | 315 t | 560 t | 750 t | 1000 t | 1800 t | 2800 t |
| Größe der Platte ((mm) | 1200 × 1200 | 1300 × 2000 | 1200 × 2500 | 1500 × 2500 | 2000 × 3000 | 1400 × 5700 |
| Tageslicht (mm) | 200 | 400 | 400 | 400 | 400 | 400 |
| Schicht Nr. | 2 | 1 | 1 | 1 | 1 | 1 |
| Piston-Schlag (mm) | 400 | 400 | 400 | 400 | 400 | 400 |
| Plattenbereichsdruck | 22 | 21.5 | 25 | 33.5 | 30 | 35 |
| Hauptmotorleistung ((kw) | 3 | 8 | 9.5 | 11 | 26 | 43.5 |
| Gesamtgröße (L × W × H) (mm) | 1685 × 1320 × 2450 | 2000 × 1860 × 2500 | 2560 × 1700 × 2780 | 2810 × 1550 × 3325 | 2900 × 3200 × 2860 | 2400 × 5800 × 3600 |
| Gewicht ((kg) | 9500 | 17000 | 20000 | 24000 | 66000 | 110000 |
Strukturelle Merkmale:
1Alle nehmen eine Schweißstruktur des Rahmentyps an, die folgende Hauptvorteile gegenüber dem Säulentyp aufweist: hohe Parallelitätsgenauigkeit: Der Druck ist gleichmäßig auf der gesamten Vulkanisierarbeitsfläche verteilt:lange Lebensdauer der Heißplatte.
2Die Oberflächentemperatur der Heißplatte ist gleichmäßig verteilt, der Heiz- und Kühlzyklus ist kurz,und die hydraulisch betätigte "Klammer- und Dehnvorrichtung" an der unteren Querstraße befestigt und genau mit der Hauptmaschine aufgestellt ist.
3Ausgestattet mit einem "BalanceGerät", um die heiße Platte parallel zu halten, wenn der Vulkanisierer geschlossen ist
4. Ausgestattet mit "Schim-Gerät", hydraulisch betrieben, kann sicherstellen, dass das Band eine genaue Breite hat.Verwenden Sie hydraulischen Druck, um die Hebel auf beiden Seiten der heißen Platte zu bewegen, um die Schiebe vorwärts und rückwärts zu drücken. Dieses Gerät kann das Band genau zentrieren, die manuelle Bedienung beseitigen, Schäden am Band und der Heißplatte verhindern und die Bedienzeit verkürzen.
|
|
