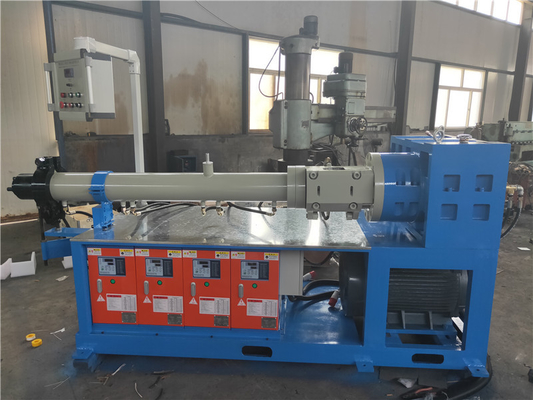

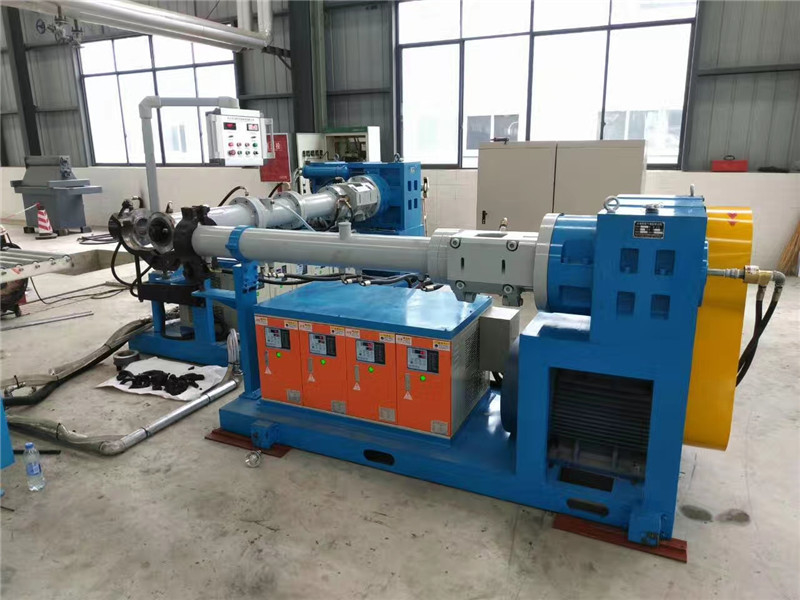

XJ-150 Cold Feed Rubber Extruder Maschine zur Herstellung von Gummischlauch Rohrstreifen

Anwendung

Die Gummiextrudermaschine wird häufig in Gummimaschinen zum Extrudieren von Laufflächen, Innenrohren, Gummischläuchen und verschiedenen Gummistreifen eingesetzt.Das Gerät arbeitet effizient.Wenn der Gummiextruder arbeitet, wird der Gummi mit Hilfe des Schneckenextruders gerührt, gemischt und plastifiziert, dann gemischt und plastifiziert.Dann bewegt es sich in Richtung des Maschinenkopfes, und dann wird das Produkt aus dem Düsenkopf extrudiert.

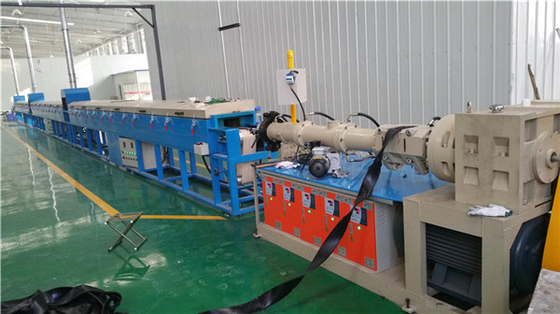

Arbeitsablauf der Produktionslinie für Gummischlauchextruder
1.Extrusion von Gummi

2.Extruder.

3.Nach der Traktion.

4. Stricken.

5. Traktion.

6. Extrudieren Sie das Außenrohr des Gummirohrs.

7. Traktionsübertragung und automatisches Schneiden.

8.Die Kernladung.

9.Hochdruckvulkanisation.

10.Kernziehen.

11. Ein fertiges Produkt.

Maschinenspezifikation vonKaltzuführungs-Gummi-Extruder-Maschine

Produktbeschreibung

1. Die Schraube besteht aus 38CrMoAIA-Materialien mit einer Nitridtiefe von 0,5–0,7 mm und einer Härte von HV950–1000.

2. Der Zufuhrzylinder des Extruders besteht aus einem hinteren Körper, einer vorderen Buchse und einer hinteren Buchse.Die Struktur ist eine ummantelte Gusseisenart.

3. Heckkörper aus Stahlguss.Es enthält einen Hohlraum, durch den Temperier-Umlaufwasser zur Kühlung des Heckkörpers fließen kann.Darüber hinaus sind auch Buchsen- und Zuführvorrichtungen innerhalb des hinteren Körpers angeordnet.

4. Buchsen bestehen aus 38CrMoAIA-Materialien.Die innere Oberflächenhärte beträgt HRC65-70 bei einer Hartschichtdicke von 0,5-0,7 mm

5. Die Zuführvorrichtung besteht aus einer Zuführwalze, einer Zuführwalzenabdeckung, einer Lagerstütze, einem Zahnradpaar, einem Lager und einem Rakelmesser.

Die Oberfläche der Einzugswalze wird mit einem Härteverfahren behandelt.Die Außenfläche der Einzugswalze ist an beiden Enden mit einer Gummirücklaufrinne ausgestattet, um zu verhindern, dass Gummi in die Stützlager gelangt.Ein Rakelmesser ist ebenfalls vorgesehen, um Gummimaterialien auf der Walzenzylinderoberfläche abzuschaben.Das Messer ist mit einstellbarem Abstand auf dem Walzenzylinder befestigt.

Das Futtermaul wird zum Öffnen gedreht.Die Einzugswalzen sind fettgeschmiert, um eine optimale Wirkung zu erzielen.

6. Rollenzylinder nimmt 38CrMoAIA-Materialien an.Seine Oberfläche wird durch eine Nitrierbehandlung bearbeitet.Die innere Oberflächenhärte beträgt HRC65-70.Die Hartschichttiefe beträgt 0,5–0,7 mm.Entlang der Zylinderoberfläche gibt es einen axialen Weg zur Temperierung von zirkulierendem Wasser, das zum Heizen und Kühlen des Zylinders dient.

7. Der Reduzierer verfügt über gehärtete Zahnräder mit einer Übertragungsgenauigkeit der Stufe 6.Das Untersetzungsgetriebe ist auch mit einer Zahnradpumpe mit einem Zwangsschmiersystem ausgestattet, das die Funktion des Sprühens und der Ölkühlung hat.
